مطحنة الكرات الجافة
المطحنة الكروية الجافة، والمعروفة أيضًا باسم المطحنة الجافة، تُستخدم بشكل رئيسي في طحن المنتجات النهائية والمواد الخام في مصانع الأسمنت. وهي مناسبة أيضًا لطحن مختلف الخامات والمواد القابلة للطحن الأخرى في الصناعات المعدنية والكيميائية والطاقة الكهربائية.
تختلف عن المطحنة الكروية الرطبة في أنها تتطلب أن تكون المادة جافة. يمكن استخدامها للطحن ذي التدفق المفتوح، وهي مناسبة أيضًا للطحن الحلقي الدائري المدمج مع مصنِّف. التأثير الطاحن العام جيد.
سعة: 0.65-61.5 طن/ساعة
حجم التفريغ: 0.075-0.4 مم
المواد المناسبة:
الفلسبار البوتاسي، خام الذهب، خام النحاس، خام الحديد ومعادن أخرى فلزية ولا فلزية.
التطبيق:
تُستخدم على نطاق واسع في الأسمنت، ومنتجات السيليكات، ومواد البناء الجديدة، والمواد الحرارية، والأسمدة، وتنقية المعادن الحديدية وغير الحديدية، وصناعات إنتاج الخزف الزجاجي وغيرها.

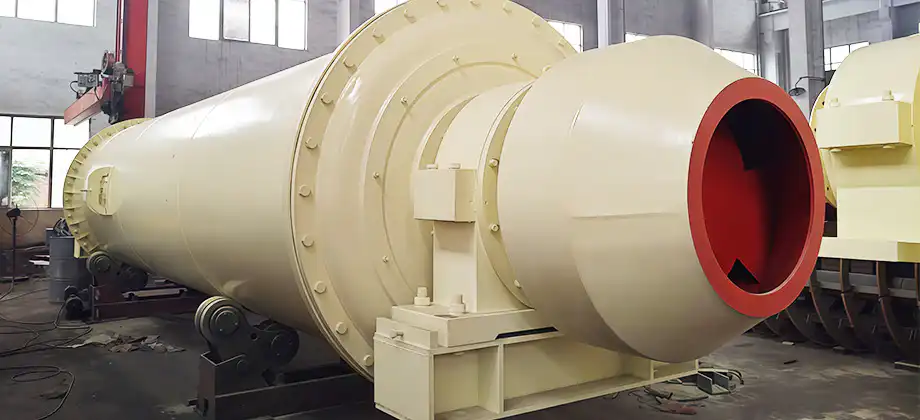

ميزات المطحنة الكروية الجافة
1. تأثير طحن جيد
يحسن الجهاز نسبة الطول إلى القطر لمنع الطحن المفرط وتحقيق تأثير طحن أفضل؛ بالإضافة إلى ذلك، تم تحسين معدل الفتحة للوحة الشبكية حيث يتم اعتماد تصميم الفتحة، واستخدام وسائط طحن أصغر يمكنه تحسين نعومة الطحن.
2. عمر خدمة طويل
تعتمد المطحنة الكروية الجافة على تفريغ الذيل الطاحن من نوع اللوحة الشبكية، التفريغ سلس، لا توجد ظاهرة ارتفاع وطحن، لا تحتاج الأسطوانة إلى التبريد، عمر الخدمة طويل، ومعدل الأعطال منخفض.
3. صديقة للبيئة وتوفر الطاقة
يتم تناسب وسائط الطحن للمطحنة الكروية الجافة بشكل معقول وفقًا لمتطلبات المنتج، مع معدل ملء عالي وإنتاجية عالية. بالإضافة إلى ذلك، تم تحسين تطابق محرك الأقراص واستهلاك طاقة الطحن للجهاز لتوفير الطاقة بشكل أفضل. غالبًا ما يتم دمج المطحنة الكروية الجافة مع المصنِّف لتشكيل نظام مغلق مع نقل بالضغط السلبي ولا تلوث بالغبار.
هيكل المطحنة الكروية الجافة
للمطحنة الكروية الجافة هيكل بسيط وتشغيل سهل. الهيكل الرئيسي يتكون من أسطوانة ومحملين وجهاز نقل. يتم لحام أو برشمة الأسطوانة بقضبان فولاذية عامة، ويتم تصنيع كلا الطرفين من الحديد الزهر.
للتسديد، يتم تجهيز الجانب الخارجي لغطاء النهاية بشكل عام بأضلاع تعزيز لتحسين تأثير التسديد. يتم توفير منفذ في منتصف الأسطوانة للتغذية والتفريغ.

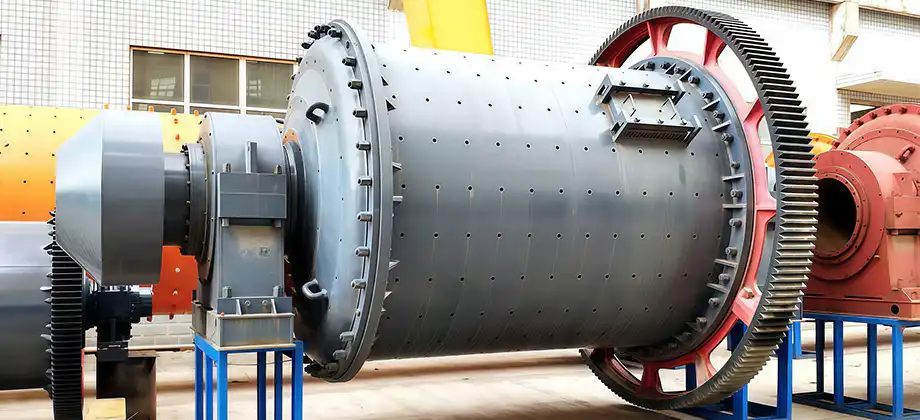

مبدأ عمل المطحنة الكروية الجافة
المطحنة الكروية الجافة هي جهاز أسطواني أفقي دوار يشبه في مبدأ عمله المطاحن الكروية من النوع الشبكي، ويتكون من حجرتين ويتم تشغيله بواسطة ترس خارجي. عندما يتم تغذية المادة عبر جهاز التغذية وتدخل الحجرة الأولى للمطحنة عبر اللولب المجوف، يتم توزيعها بشكل متساوٍ. تحتوي هذه الحجرة على بطانة متدرجة أو مموجة ومملوءة بكرات فولاذية بمواصفات مختلفة. تولد دوران الأسطوانة قوة طرد مركزي ترفع الكرات الفولاذية إلى ارتفاع معين قبل أن تسقط، مما يوفر تأثير طحن وصدم قوي على المادة.
بعد أن تخضع المادة للطحن الخشن في الحجرة الأولى، تمر عبر لوحة فصل أحادية الطبقة إلى الحجرة الثانية. تحتوي هذه الحجرة على بطانة مسطحة ومملوءة بكرات فولاذية لمزيد من طحن المادة. يتم تفريغ المادة المسحوقة عبر شبكة التفريغ، مكتملةً عملية الطحن.
مواصفات المطحنة الكروية الجافة
| الموديل | سرعة دوران الهيكل (دورة/دقيقة) | حمولة الكرات (ت) | حجم التغذية (مم) | حجم الإخراج (مم) | سعة (طن/ساعة) | قوة موديل مخفض السرعة | وزن (ت) |
| Ф900×1800 | 36 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
| Ф900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
| Ф1200×4500 | 36 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
| Ф1500×3000 | 32.4 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
| Ф1500×4500 | 29.7 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 22 |
| Ф1500×5700 | 27 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
| Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 56 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
| Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 61 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
| Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
| Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 58 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 22-80 | 380 | 95 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 26-90 | 480 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | تعتمد على ظروف العمل | 630 | 149 |
| Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | تعتمد على ظروف العمل | 850 | 169 |
| Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | تعتمد على ظروف العمل | 1250 | 198 |
